「減圧弁」と「逃し弁」???


こんにちはこんにちは の画像、関設株式会社の廣瀬です。




今回は =?utf-8?B?5YuV54mp?= の画像電気温水器の周辺の配管=?utf-8?B?5YuV54mp?= の画像 のお話です。






皆さん、「減圧弁」「逃し弁」ってご存知ですかはてな? の画像



知らないですよね~びっくり の画像

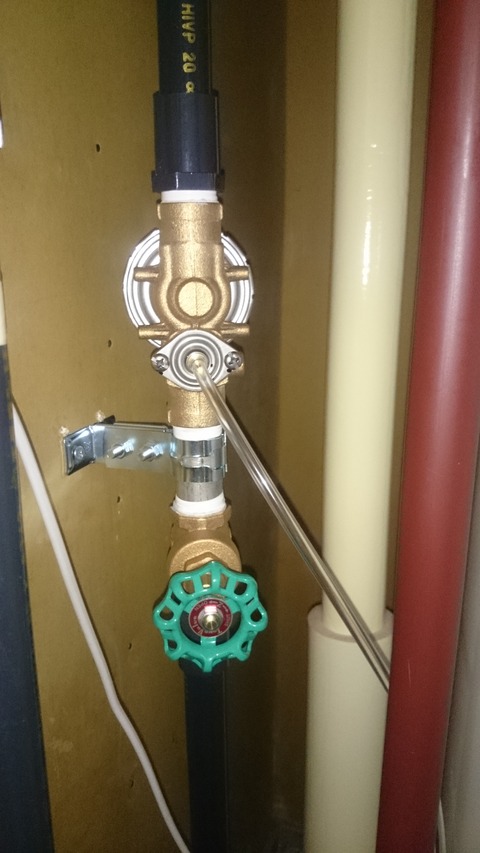

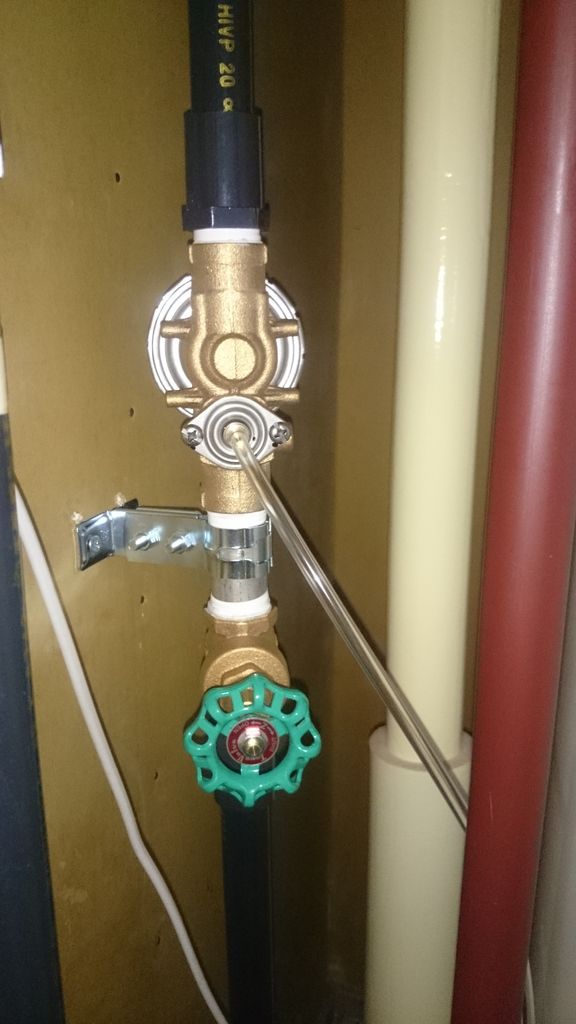

これが減圧弁カメラ の画像
DSC_0955

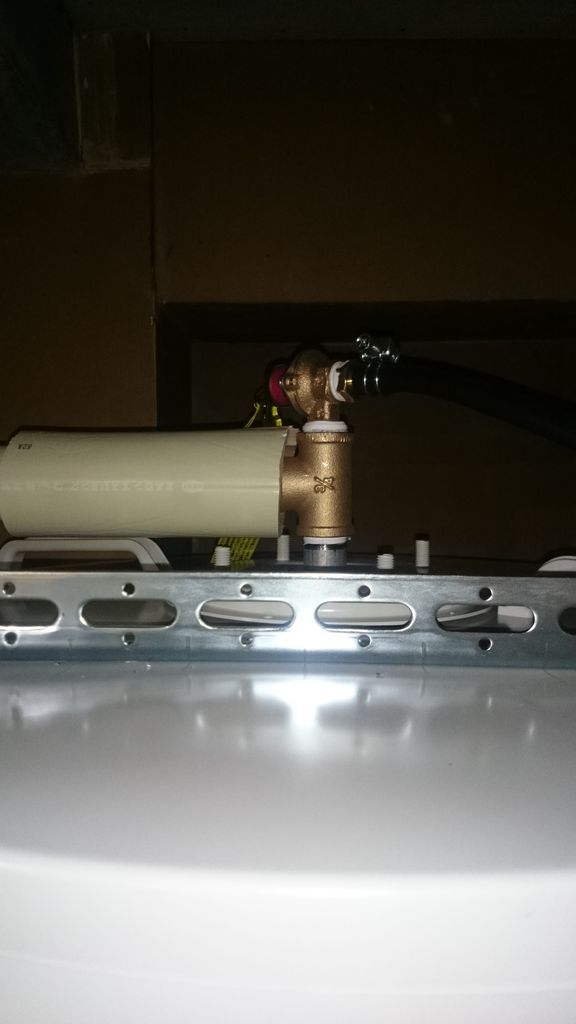

これが逃し弁カメラ の画像
DSC_0953











この2種類の弁!? の画像これらの弁がないと実は電気温水器が設置できなくなるという重要な役割を果たしている部材なんですぬこ びっくり の画像



何故かというと、通常 円柱型の昔からある電気温水器はかかる圧力に上限があります(現在はたくさんの種類の電気温水器が発売されており、水圧の上限が上がっているものもあります。)シンプル の画像



円柱型のほとんどの電気温水器は水圧の上限が100㎪(キロパスカル)までとなっていますエーユー の画像




それに対して皆さんがいつも使っている水道の水圧(マンションの場合)は約200㎪エーユー の画像




あれあれ? の画像 電気温水器の水圧の上限よりも大きいやばい の画像やばい の画像やばい の画像 そのまま水を貯水したらタンクがもたないヤバイ! の画像ヤバイ! の画像ヤバイ! の画像



そうなんです!だから”水圧を減らす装置”が必要なんですうんうん顔 の画像 それが最初に書いていた「減圧弁」なんです。




減圧弁は80㎪まで水圧を減らしてくれます。この装置のお陰で電気温水器に水を貯水することができますいえい の画像











でも、まだ問題がありますエーユー の画像










電気温水器は深夜電力ハート 電気 の画像(料金が安価金銭だよ。支払いだよ。電気代 の画像な電力)を使ってお湯お風呂 の画像をつくります。夜中に皆さんが寝ている間にお湯お風呂 の画像を沸かし、その貯まったお湯お風呂 の画像を日中に使う給湯システムです。実は日中はお湯お風呂 の画像を沸かしていません(機種によります)シンプル の画像




お湯お風呂 の画像を沸かす・・・・・・この行為で何が起こるのかというと、水は温度が上がるに連れて(体積が)大きくなる性質を持っていますシンプル の画像




と、言うことは、タンク内部の水圧が上がることになりますシンプル の画像




これではタンクがもちません(せっかく減圧して貯水したのに。。。)泣く の画像




そこで必要なのが、”大きくなったお湯を大きくなった分だけタンクの外に捨てる装置うんうん顔 の画像が必要になってくるのですうんうん顔 の画像




その装置こそが「逃し弁」なんですうーん の画像うーん の画像





「逃し弁」は普段は閉栓されていますが、水圧が95㎪以上になると栓が開きタンクの外へお湯(お水)を捨ててくれますシンプル の画像




だから、いくらお湯(お水)が大きくなってもタンク内の水圧が100㎪を越えることはないんですシンプル の画像




上手く出来ていますよねシンプル の画像










もし、「減圧弁」が故障して減圧出来てなかったら・・・・・・・=?utf-8?B?44Kt44Oj44Op44Kv44K/44O8?= の画像




95㎪越えるので「逃し弁」からお湯捨てまくりです(水道代が大変なことに。。。)しおちゃむ の画像




もし、「逃し弁」がタンク内の水圧が95㎪になっても開栓しなかったら・・・・・=?utf-8?B?44Kt44Oj44Op44Kv44K/44O8?= の画像




異常な圧力がかかるので、弱い部分で配管などが破裂し漏水します。最悪の場合電気温水器のタンクが破裂します。(これは滅多にありません。廣瀬も長年この世界にいますが2例しか見たことないです。)しおちゃむ の画像











電気温水器はこんな装置と共に給湯をしていますパンダ+ぺこり の画像




今日はそんな大切な大切な「減圧弁」「逃し弁」のお話でしたシルエット の画像





それでは、また次回バイバイ の画像
